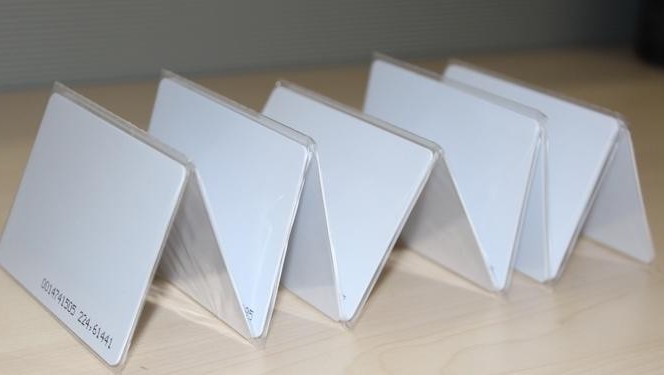

ID白卡薄卡 IC白卡薄卡感应卡连体胶袋

发布者：深圳市建和行智能卡有限公司发布时间：2017-03-24

ID（TK4100）

芯片：台湾4100 COB 只读型感应式ID卡

- 工作频率：125KHZ

- 感应距离：2-15cm

- 封装工艺：层压、自动粘贴、超声波封装

- 典型应用：考勤系统、门禁系统、身份识别、低频标签卡等

芯片描述：

TK4100 是为在射频感应卡片上广为使用的一种 CMOS 集成电路微芯片。TK4100 芯片电路以被放在一个交变磁场上的外部天线线圈为电能驱动，并且经由线圈终端之一从该磁场得到它的时钟频率。另一线圈终端受芯片内部调制器影响, 转变为电流型开关调制，以便向读卡机传送包含制造商予先程序排列的 64 bit 信息和命令。TK4100全部兼容礒M公司的EM4100 芯片格式。

TK 4100 有一些被用来定义代码类型和数据率的基本选择项。如每 bit的数据率可为载波频率的64 、32 和 16 倍周期，其数据能作为 Manchester (曼彻斯特)、Biphase (双相) 或PSK (相位调制) 调制格式来编码。芯片在多晶硅片联结状态时施行激光烧写编程，以便在每块芯片上存储唯一的代码。连续的输出数据字符串包含 9 个‘1‘bits 的引导头，40 bits 的数据，14 bits 奇偶校验以及 1 bit停止位。由于逻辑控制中心低微电量的消耗，无需提供缓冲电容。仅芯片运行的能量需要靠外部天线线圈获得，芯片内整合有一个与外部线圈并联的电容可获得谐振能量吸收。

简要特征：

● 由激光编程烧写的64 bits內存组织；

● 具有一些数据传送速率及译码选择项；

● 在芯片缓冲区上具有宽的动态范围；

● 芯片上具电量/电压限制器；

● 芯片上具全波整流变换器；

● 使用一个调制深度大的低阻抗调制驱动器；

● 非常小的芯片尺方便移植应用；

● 芯片内部整合有 480PF 谐振电容；

● 芯片内部整合有储能缓冲电容；

● 工作频率范围 100- 150KHz，典型值125KHz；

● 非常低下的电量消耗。

联系：肖虹 15994826556 QQ：1070463649
